Nom: Double eccentric butterfly valve
Another name: High performance butterfly valve
Applicable: Water plant, power plant, steel plant smelting, industrie chimique
Caractéristiques: Longer life and good stability
Caractéristiques:
Le flux offre une haute qualité 2 (Double)-vanne papillon décalée. We produce double eccentric butterfly valves with diameters ranging from DN100 to DN1200.
Le double décalage utilise deux décalages distincts pour obtenir une étanchéité aux bulles. L'un des décalages est l'emplacement de l'arbre de la vanne par rapport à l'axe central de l'alésage.. Un autre décalage se situe entre la ligne centrale de la surface d'étanchéité disque/siège et l'arbre..
Cette structure fait que la vanne présente les avantages suivants:
1. Double excentrique la structure garantit de faibles couples de fonctionnement avec des performances sans fuite;
2. Les surfaces intérieures et extérieures de la vanne sont recouvertes d'époxy lié par fusion,et son épaisseur peut être réglable;
3. De faibles moments sont obtenus en diminuant le frottement grâce à des bagues autolubrifiantes;
4. Peut supporter des contraintes d'étirement élevées sur le pipeline à travers le corps et le disque en fonte ductile;
5. Haute résistance aux chocs.
6. La perte de pression est au niveau minimum grâce à la conception à double arbre.
7. Les joints d'étanchéité fixés par un boulon peuvent être remplacés dans les conditions du terrain;
8. Avec les joints toriques sur les coussinets, les trous des broches du disque sont protégés contre la corrosion (Arbre sec);
9. La bague de retenue est assemblée au disque avec des boulons imbus, le disque est protégé contre la corrosion en plaçant des joints toriques sous les boulons.
10. Le siège de soudage en acier inoxydable peut atteindre une meilleure étanchéité

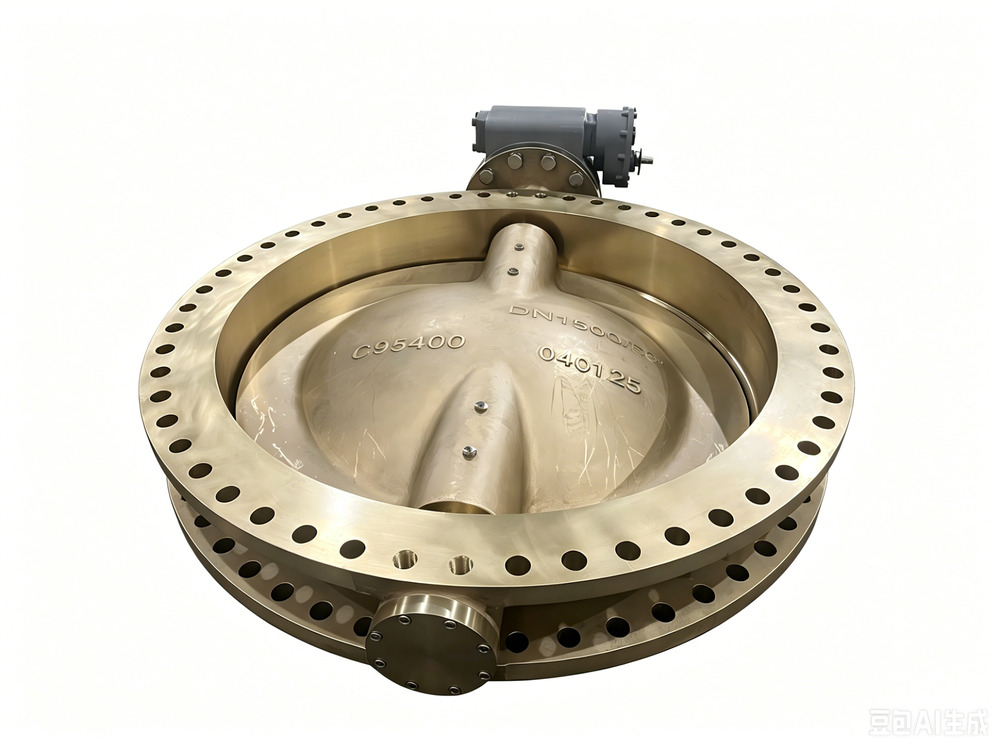

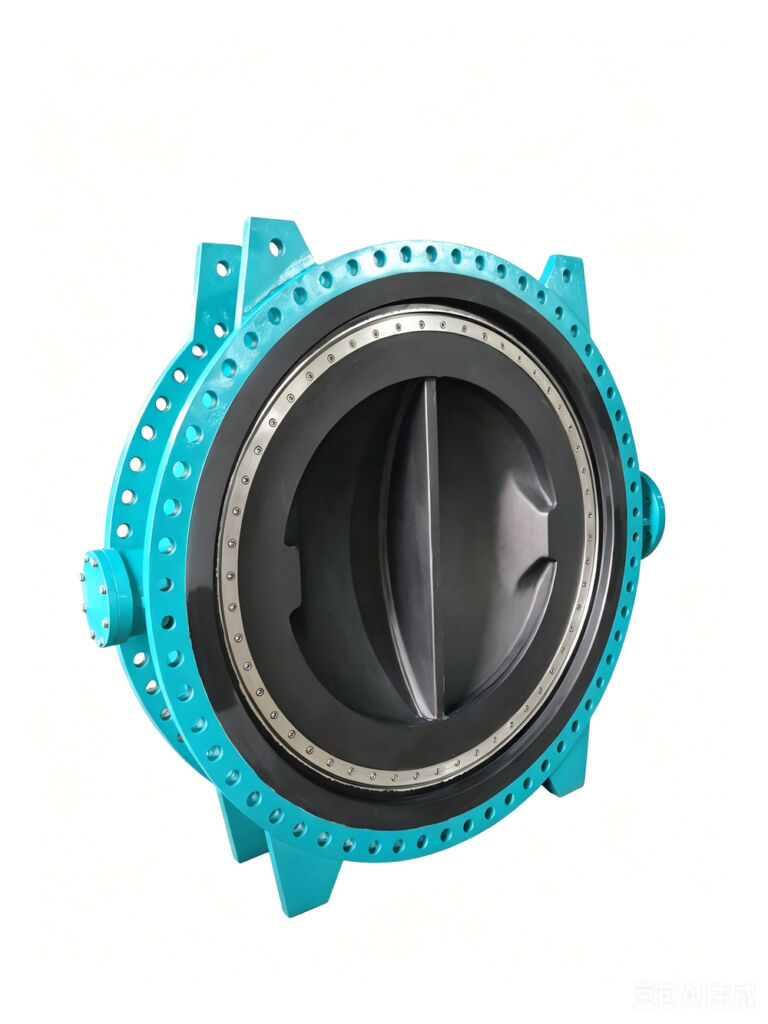

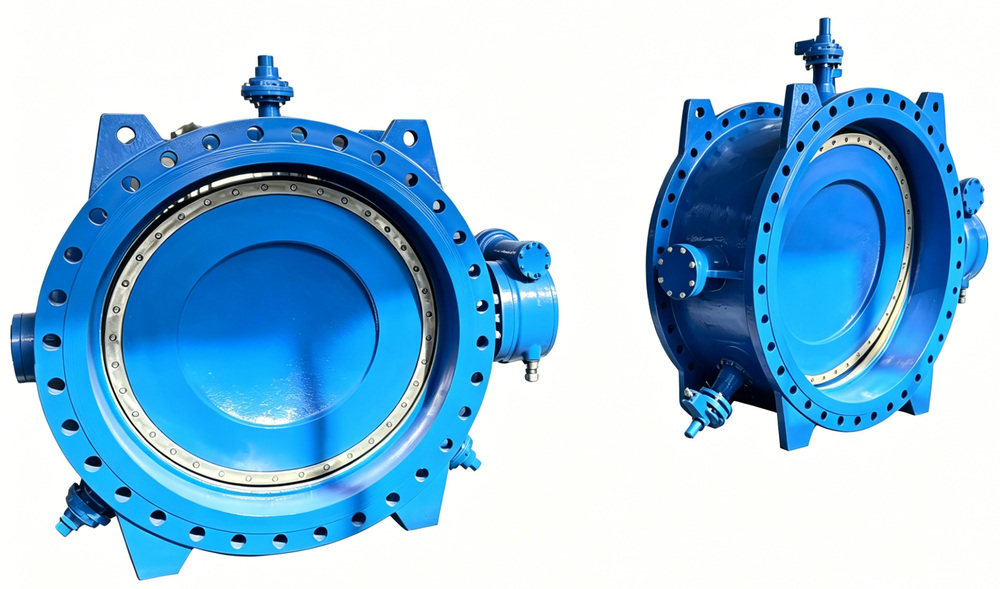

High Performance 2-Offset Butterfly Valve
Double eccentric butterfly valves belong to the category of regulating and shut-off devices on waterway pipelines, also known as high-performance butterfly valves. They are primarily suitable for drainage systems in water plants, power plants, steel smelting, industrie chimique, water source engineering, environmental facilities construction, etc., especially on waterway pipelines, where they are used as regulating and shut-off devices. Compared to centerline butterfly valves, double eccentric butterfly valves are more resistant to high pressure, have a longer lifespan, and exhibit better stability.
Operating principle
Double eccentric butterfly valves are further improved based on single eccentric butterfly valves. The structural feature of double eccentricity is that the axis of the valve stem is offset not only from the center of the disc but also from the center of the body. The effect of double eccentricity allows the disc to immediately disengage from the valve seat after the valve is opened, substantially eliminating unnecessary excessive compression and scraping between the disc and the valve seat, reducing the opening resistance, lowering wear, and improving the valve seat’s lifespan. The substantial reduction in scraping also allows double eccentric butterfly valves to adopt metal valve seats, enhancing the valve’s application in high-temperature fields.
Structural Features
Reasonable design, compact structure, easy installation and disassembly, and convenient maintenance.
Adopting an eccentric structure to reduce friction of the sealing ring and prolong the valve’s service life.
Completely sealed with zero leakage, suitable for ultra-high vacuum conditions.
Replacement of disc sealing rings, discs, shafts, and other materials can be adapted to various media and different temperatures.
